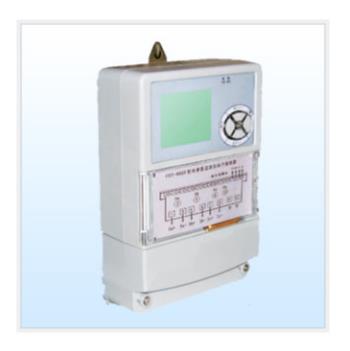

DT307-ST40型配电综合测试仪，是集交流采样、数据存储、通讯、无功补偿、谐波分析、配电综合监测等功能于一体的新型配电测控设备，既可适用于交流0.4KV、50HZ低压配电系统的综合监测及无功补偿控制，也可用于10KV以上的高压供电系统及发电厂、变电站的综合监测；即可用于供电局公共变电室及生活小区配电室，也可根据应用场合的不同，可装在柱上无功补偿装置、箱式低压无功补偿装置、配电室屏式无功补偿装置中；还可作为有触点或无触点低压无功补偿装置的控制器，还可作为配电变压器的测量仪表，实现电流、电压机功率因数的测量。具有RS232和RS485通讯接口，支持GPRS远程抄表，有线抄表等多种方式的数据传输。

技术参数

1）输入参数

工作电压：AC 220V ± 20％

电源频率：50Hz ± 5%

取样电压：三相AC  220V ± 20%

取样电流：三相0～5 A

本机功耗：≦ 18VA

2）输出参数

*大输出路数：16路

输出电平：每路DC12V× 50mA

或继电器触点：每路AC 250V×* （需扩展盒，*大可以扩展到12路）

3）通讯

通讯接口：RS232/RS485

通讯规约：101、MODBUS

波特率：1200,2400,4800,9600bps可设。

通讯功能：可与“用电负荷管理终端”、“负控终端”、“配电监测计量终端”等进行通讯。既可采集终端传输的各种电参量，用于无功补偿控制，也可自动切换到本身的采集电路；同时可将无功补偿的各种数据传给终端，然后由终端的GPRS/CDMA传到主站。

远程升级功能：可以在主站的厂商模块上发送“升级程序”，经GPRS/CDMA传到终端，然后由终端转发到仪表上进行新程序的升级，为在产品现场运行后进行升级提供了方便的途径。

4）测量精度

电   压： ±0.5%

电   流： ±0.5%

功率因数：±1.0%

有功功率：±1.0%

无功功率：±1.0%

有功电度：±2.0%（监测数据，不可用于计费）

无功电度：±2.0%（监测数据，不可用于计费）

5）外形尺寸

重量：1.5Kg

外形尺寸：嵌入式：144×144×110 mm      壁挂式：240×150×76 mm

开孔尺寸：嵌入式：138×138mm

机壳材料：ABS阻燃材料
